Objekt kopieren und zusammenführen

Objekte können mit Drag-and-drop kopiert und zusammengeführt werden. Dabei werden die Elemente des Quellobjekts kopiert und mit denen des Zielobjekts zusammengeführt. Dies kann nur innerhalb des Ordners Betriebsmittel durchgeführt werden. Objekt kopieren und zusammenführen ist auch projektübergreifend möglich.

Die Struktur des Zielobjekts wird nur mit der Struktur des Quellobjekts ergänzt, wenn bei beiden Objekten die Merge-Referenz übereinstimmt. Die Merge-Referenz wird aus folgenden Attributen, wenn sie am Objekt vorhanden sind, gebildet:

  • Objektname (AID5) + TID (AID7) + Anschlussposition (AID250)
  • oder Position (AID261) + TID (AID7) + Anschlussposition (AID250), wenn bei Quell- und Zielobjekt der Objektname nicht gefüllt ist.

Bei einer Übereinstimmung der Merge-Referenzen bleibt das Zielobjekt erhalten, die Assoziationen (z. B. Draht-Ziele) des Quellobjekts werden ins Zielobjekt übertragen, wenn dies am Zielobjekt zulässig ist.

Alle Quellobjekte, bei denen die Merge-Referenzen nicht übereinstimmen, werden in das Ziel kopiert.

Wie Sie ein Objekt kopieren und zusammenführen

  1. Wählen Sie im Navigationsbereich das Quellobjekt.
  2. Drücken Sie Strg + M, während Sie das Quellobjekt auf das übergeordnete Objekt des Zielobjekts verschieben.
  3. Der Mauszeiger ändert sich, während Sie ihn über einem Zielobjekt bewegen.
  5. Lassen Sie die Maustaste los, um das Quellobjekt und das Zielobjekt zusammenzuführen.
  6. Die assoziierten Blätter des Quellobjekts werden in den Kopierkorb des Dokumente-Ordners gespeichert.
  7. Zugeordnete Potenziale des Quellobjekts werden in den Kopierkorb des Betriebsmittel-Ordners gespeichert.

Beispiel

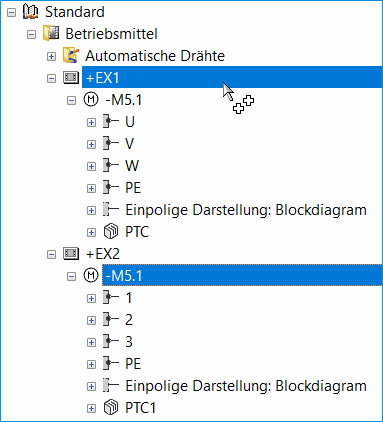

Ein Projekt hat zwei Baueinheiten +EX1 und +EX2. Beide Baueinheiten enthalten einen Motor -M5.1 mit unterschiedlichen Anschlüssen.

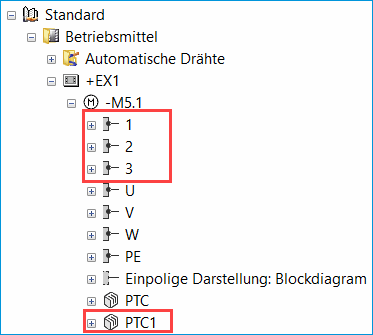

Nach dem Kopieren und Zusammenführen von +EX2 -M5.1 in +EX1, hat +EX1 -M5.1 auch die Anschlüsse von +EX2 -M5.1.

Da bei den Anschlüssen PE und Einpolige Darstellung:Blockdiagram die Merge-Referenzen im Quell- und Zielobjekt übereinstimmen, werden diese Anschlüsse nicht in die Struktur von +EX1 -M5.1 kopiert.



Das Kopieren und Zusammenführen von Geräten oder Teilgeräten ohne Bezeichnung kann zu unvorhersehbaren Ergebnissen führen.
