Konfliktliste
In der Rohrleitungsplanung und im regelbasierten Design können Regeln festgelegt werden, die bei der Bearbeitung von R&I-Diagrammen und von Logik- und Funktionsplänen berücksichtigt werden müssen.

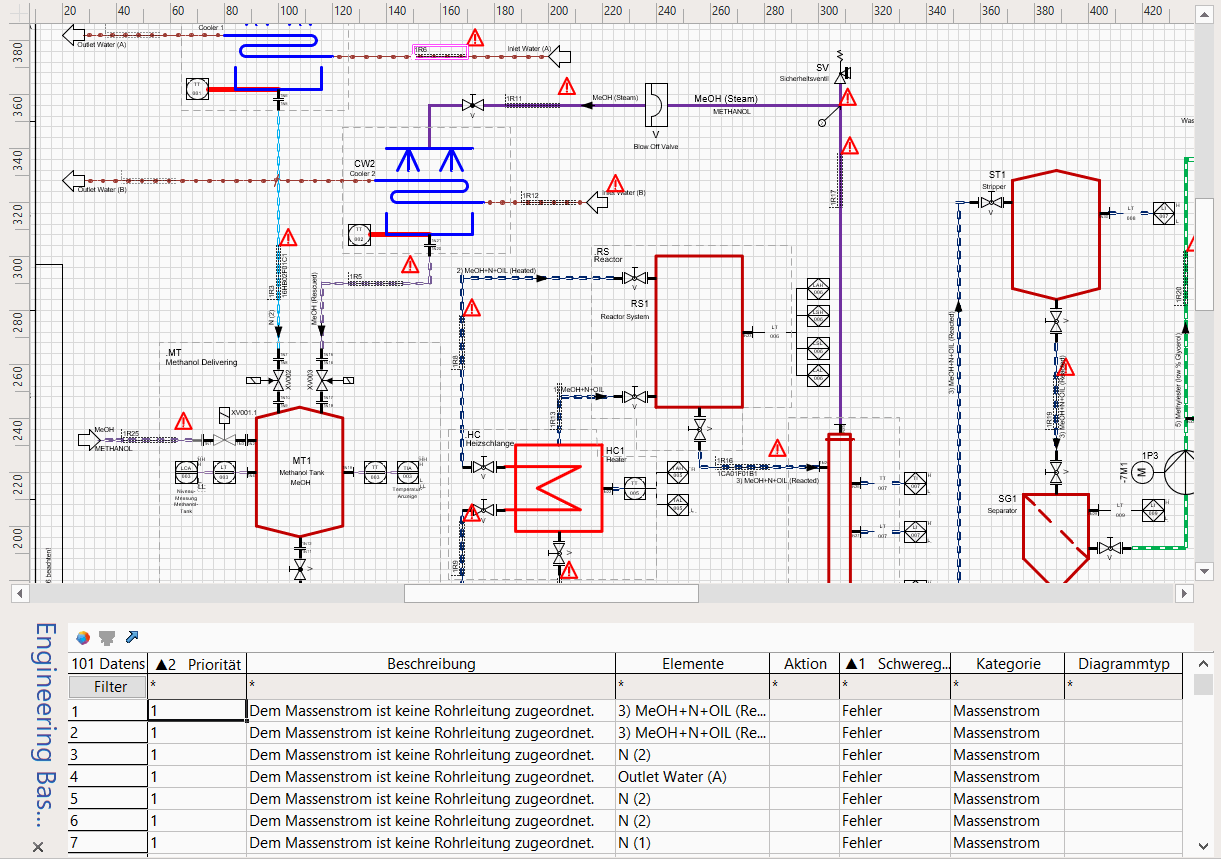

Werden die festgelegten Regeln nicht eingehalten, werden diese Konflikte in die Konfliktliste eingetragen und genauer spezifiziert. Auf dem Blatt werden Fehler zusätzlich mit einem Warndreieck markiert.
Die Anzeige der Konfliktliste wird im Blatt über den Reiter EB Werkzeuge aktiviert.
Die Konfliktliste bietet folgende Funktionalität:
- Sie wird als Standard unter dem Blatt angedockt. Durch einen Klick auf die Überschrift der Liste kann diese abgedockt werden.
- In der Liste werden alle Konflikte auf dem Blatt aufgeführt.
- Die Anzahl der Einträge kann über Filter eingeschränkt werden.
- Aus der Liste kann zum Konflikt im Blatt navigiert werden.
- Aus dem Blatt heraus kann von einem Fehler, der mit einem Warndreieck markiert ist, zum Eintrag in der Konfliktliste navigiert werden. Es werden dann nur noch die zugehörigen Einträge in der Liste angezeigt.
- Sie können die Anzeige von Konfliktkategorien sowie die Reihenfolge in Schweregrad und Priorität in der Rohrleitungsplanung im Reiter Regeln aktivieren festlegen.
Icons und ihre Bedeutung
Filter rückgängig machen. Dieses Icon wird nur angezeigt, wenn ein Filter aktiviert ist. | |

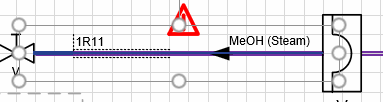

Navigation aus der Konfliktliste zum konfliktbehafteten Objekt auf dem Blatt. Der Konflikt wird im Blatt markiert:
|
Wie Sie vom Konflikt im Blatt zum Eintrag in der Konfliktliste navigieren
- Klicken Sie auf ein Warndreieck im Blatt und wählen Sie im Kontextmenü Konfliktliste filtern.
- In der Konfliktliste werden nur noch die zugehörigen Konflikte angezeigt.
Wie Sie aus der Konfliktliste zum Konflikt im Blatt navigieren
- Markieren Sie in der Zeile des Konflikts eine Zelle und klicken Sie auf .
- Der Konflikt wird im Blatt entweder als Bereich oder mit einem grünen Punkt markiert.
