Ursache und Wirkung
Bei der Planung und Inbetriebnahme von Anlagen können Vorgaben für bestimmte Prozessabläufe oder Sicherheitsmaßnahmen festgelegt werden. Die nötigen Vorgaben können Sie in einer Ursache & Wirkung-Tabelle (Safety Matrix) definieren.
In einer Ursache & Wirkung-Tabelle kann festgelegt werden, welche Aktion durchgeführt werden muss, wenn eine bestimmte Ursache auftritt.
Dies ermöglicht Folgendes:
- Festlegung der Kausalität bei fehlertoleranten Regelsystemen
Für die Gewährleistung der funktionalen Sicherheit kann festgelegt werden, wie viele parallel installierte, funktional identische Geräte im Prozess funktionieren müssen, bevor das Gesamtsystem abgeschaltet werden muss.
Beispiel: In einem Prozess werden zwei parallel installierte Ventile eingesetzt. Wird in der Ursache & Wirkung-Tabelle für diesen Prozess ein Voting 2oo2 (two out of two) festgelegt, kann der Prozess auch beim Ausfall eines Ventils weiter ablaufen. Erst wenn beide Ventile defekt sind, wird der Gesamtprozess gestoppt. Wäre das Voting auf 1oo2 festgelegt, müsste der Gesamtprozess gestoppt werden, wenn ein Ventil ausfällt.
- Festlegung der Kausalität im Krisenfall
Für die Gewährleistung der Sicherheit im Krisenfall kann festgelegt werden, welche Aktionen ablaufen müssen.
Beispiel: Im Falle eines Lagerbrandes muss die Feuerwehr alarmiert werden, im gesamten Produktionsbereich muss ein Feueralarm ausgelöst werden, der Zufluss von entzündlichen Produktionsmitteln muss gestoppt werden, etc.
- Festlegung der Kausalität in der Planungsphase
Für verschiedene Prozessszenarien oder Betriebsmodi können Sie Vorgaben in der Tabelle machen.
Beispiel: Im Betriebsmodus für die Erzeugung eines Flüssigkeitsgemischs darf ein Behälter nur zu 80 % gefüllt werden. Wird dieser Füllgrad überschritten (Ursache), muss ein Notventil geöffnet werden (Wirkung). Der gleiche Behälter darf aber bei der Reinigung zu 100 % gefüllt werden, das Notventil darf dann nicht geöffnet werden.
Zur Erzeugung einer Ursache & Wirkung-Tabelle sind folgende Schritte durchzuführen:
- Definition der Symbole für Kausalbeziehung und Voting.
- Definition der Kausalitäten in einem Ursache & Wirkung-Arbeitsblatt

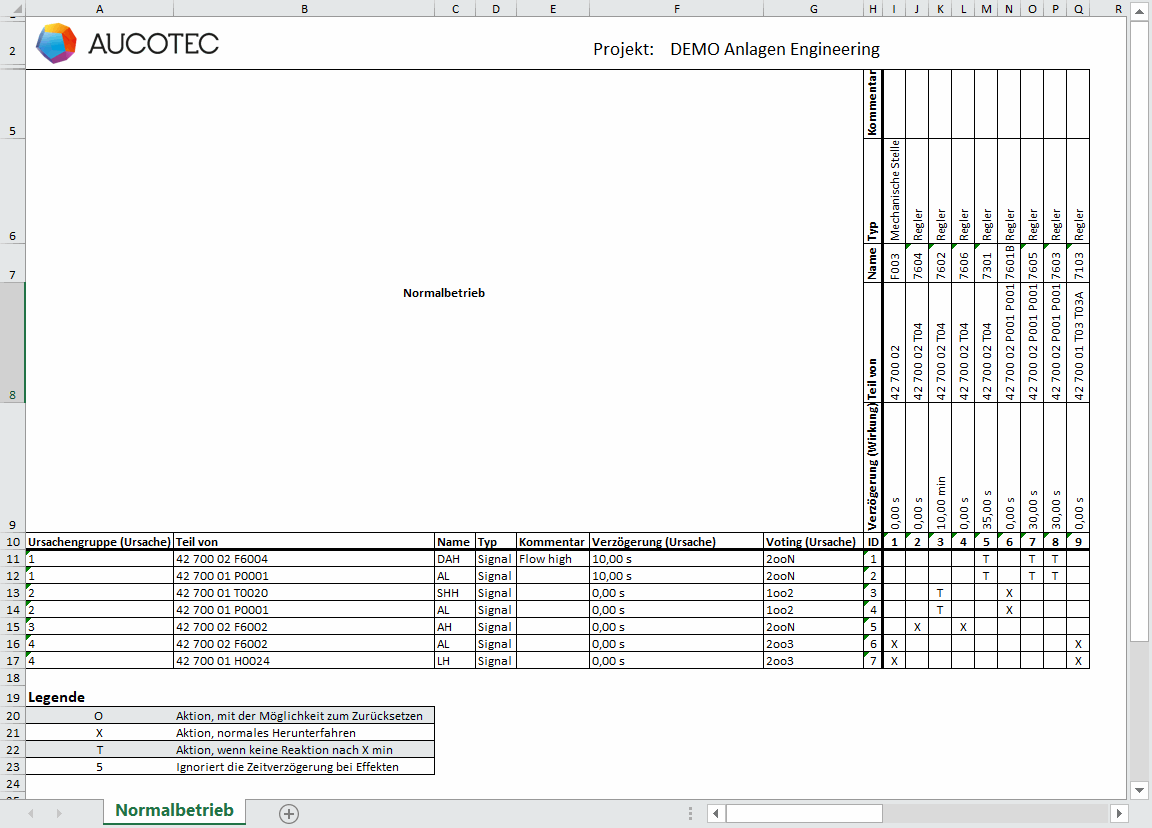

- Erzeugung und Ausgabe der Ursache & Wirkung-Tabelle über Excel

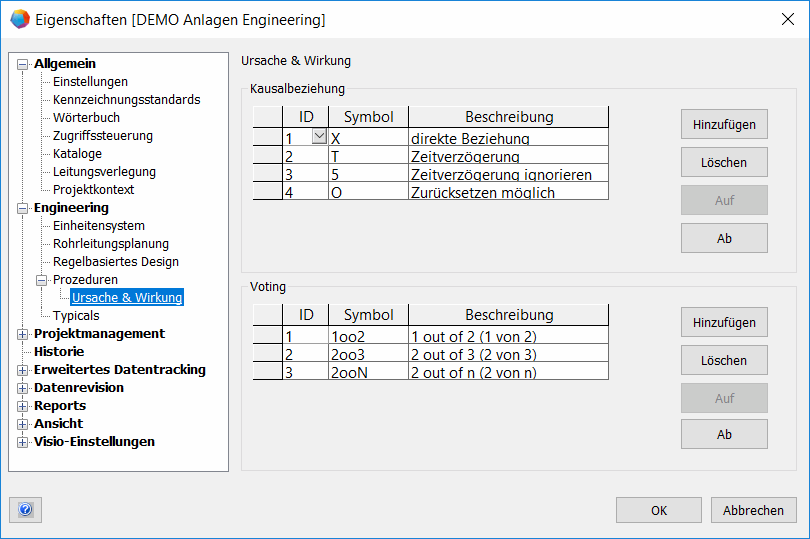

Wie Sie die Symbole für Kausalbeziehungen und Voting definieren
- Wählen Sie das Projekt und klicken Sie im Kontextmenü auf Eigenschaften.
- Erweitern Sie den Knoten Engineering/Prozeduren und klicken Sie auf Ursache & Wirkung.
- Definieren Sie unter Kausalbeziehung die Symbole für die benötigten Kausalbeziehungen.
- Definieren Sie unter Voting die Symbole für die unterschiedlichen Votings.
- Klicken Sie OK, um die Eingaben zu speichern.
Bedeutung der Spalten:
ID | Für die ID kann ein Wert von 1 - 50 gewählt werden. Entweder geben Sie die ID direkt ein oder Sie wählen Sie den Wert über die Schaltfläche aus. |
Symbol | Tragen Sie ein Symbol für die Kausalbeziehung oder das Voting ein, das in der Ursache & Wirkung-Tabelle verwendet werden soll. |
Beschreibung | Tragen Sie eine Beschreibung für das definierte Symbol ein. |
Bedeutung der Schaltflächen:
Hinzufügen | Über diese Schaltfläche wird eine neue Zeile für die Definition der Kausalbeziehungen oder des Votings erzeugt. Als ID wird die kleinste freie ID automatisch eingefügt. |
Löschen | Die markierte Zeile im Bereich Kausalbeziehung oder Voting wird gelöscht. |
Auf / Ab | Die markierte Zeile im Bereich Kausalbeziehung oder Voting wird in der angezeigten Liste nach Oben oder nach Unten verschoben. Diese Aktionen haben keinen Einfluss auf die ID. |
Wie Sie eine Ursache & Wirkung-Tabelle erzeugen
- Markieren Sie einen Prozess und wählen Sie im Kontextmenü Prozeduren.
- Wählen Sie eine Arbeitsblattvorlage aus der Liste der verfügbaren Ursache & Wirkung-Vorlagen aus.

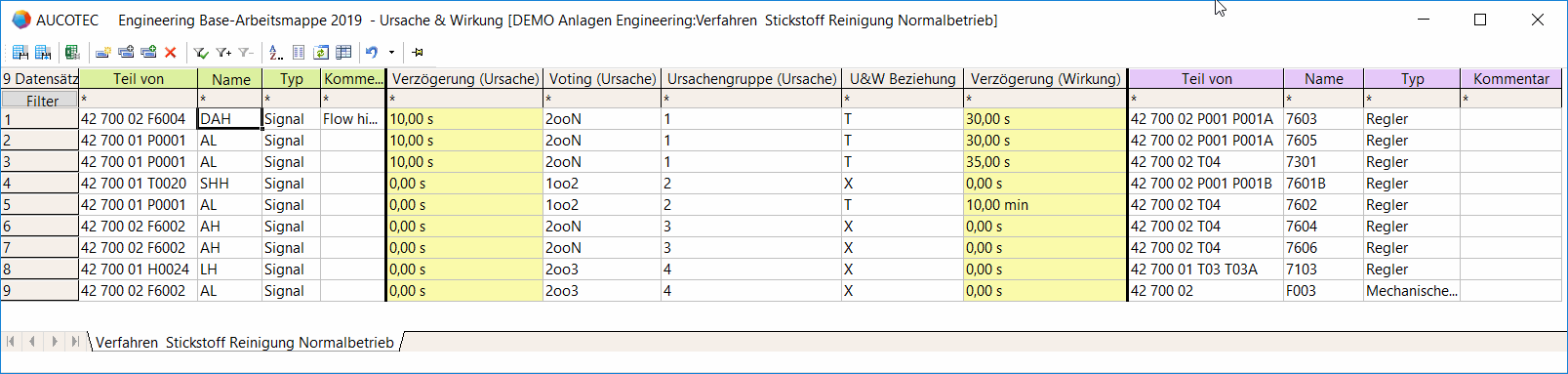

- Füllen Sie die Tabelle. Weisen Sie den Ursache-Objekten (grüne Spaltenüberschrift) die gewünschten Symbole für Kausalbeziehung und Voting zu (hellgraue Spaltenüberschrift). Legen Sie die Wirkung-Objekte (lila Spaltenüberschrift) fest.
- Speichern Sie das Arbeitsblatt über Excel.
- Wählen Sie im Dialog Ursache & Wirkung -Editor die gewünschte Vorlage und den Speicherort aus.
- Klicken Sie OK, um die Ursache & Wirkung-Tabelle zu erzeugen und zu speichern.
Im Expert Guide finden Sie detailliertere Informationen zufolgenden Themen:
- Begriffsdefinitionen: Definitionen von Kausalität und Voting.
- Die Ursache & Wirkung-Arbeitsblattvorlage
- Die Ursache & Wirkung EXCEL-Vorlagen
