Blatt und Prozess verknüpfen

Wenn Sie in den Projekt-Eigenschaften unter Projektkontext den Anlagenbau- und Instrumentierungskontext aktiviert haben, können Sie Blätter mit Prozessen, genauer mit Prozessszenarien und Betriebsmodi, verknüpfen.



Ein Blatt kann auch mit mehreren Prozessszenarien und Betriebsmodi verknüpft werden. Das Attribut Zugeordneter Prozess enthält dann eine durch „,“ getrennte Liste mit den Namen der zugeordneten Prozesse.

Wie Sie ein Blatt mit einem Prozess verknüpfen

  1. Wählen Sie das Blatt im Navigationsbereich und klicken Sie im Kontextmenü auf Öffnen.
  2. Klicken Sie in der Zeile Zugeordneter Prozess auf die Schaltfläche .
  4. Klicken Sie im angezeigten Dialog auf Hinzufügen… .

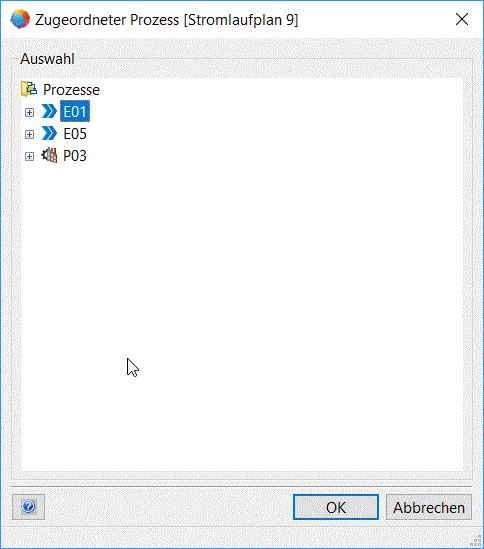

  5. Im Dialog Zugeordneter Prozess werden Ihnen alle im Projekt vorhandenen Prozessszenarien und Betriebsmodi zur Auswahl angeboten.
  7. Wählen Sie ein Prozessszenario oder einen Betriebsmodus aus.
  8. Klicken Sie auf OK, um Ihre Auswahl zu bestätigen.
  9. Klicken Sie nochmals auf OK, um den Dialog zu beenden.
  10. Das Blatt wird mit dem gewählten Prozess verknüpft und dem Prozess ein Link zum Blatt hinzugefügt. Die auf dem Blatt befindlichen Geräte werden nicht mit dem Prozess verknüpft.


Das Kontextmenü des Blattes enthält dann in der Liste der Navigationsziele alle Zugeordneten Prozesse.

Wie Sie für ein Blatt die Verknüpfung mit einem Prozess entfernen

  1. Wählen Sie das Blatt im Navigationsbereich und klicken Sie im Kontextmenü auf Öffnen.
  2. Klicken Sie im angezeigten Dialog in der Zeile Zugeordneter Prozess auf die Schaltfläche .

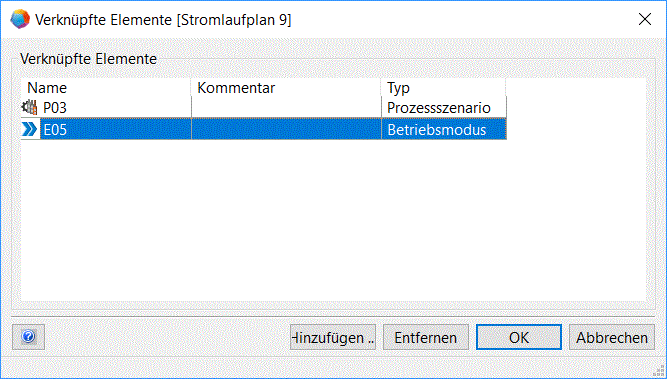

  3. Der Dialog Verknüpfte Elemente wird geöffnet.
  4. Wählen Sie das Prozessszenario oder den Betriebsmodus und klicken Sie Entfernen.
  5. Der Prozess wird aus der Liste der Verknüpften Elemente entfernt.
  6. Klicken Sie auf OK, um Ihre Auswahl zu bestätigen und die Verknüpfung zu löschen.
  7. Klicken Sie nochmals auf OK, um den Dialog zu beenden.


Löschen im Navigationsbereich: Zum Löschen der Verknüpfung zwischen Blatt und Prozess markieren Sie die Verknüpfung unterhalb des Prozesses und wählen Sie im Kontextmenü Verknüpfung entfernen.
